Ta'rif
Texnik parametrlar
Rail va boshoqli mahkamlash tizimi

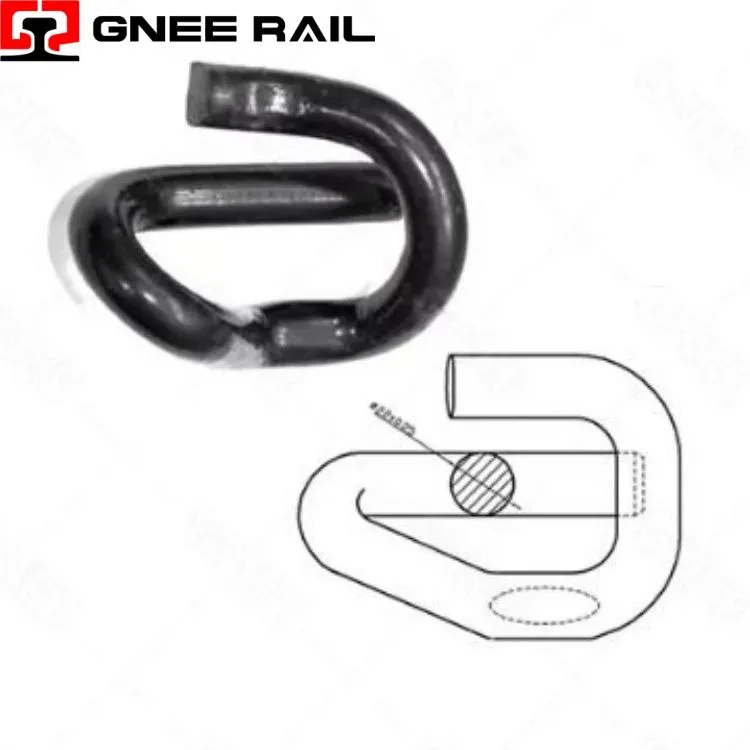

TheTemir yoʻl E-klipielastik buloqli po'latdan mahkamlash komponenti bo'lib, o'zining uchta qirrali "E" silueti bilan ajralib turadi, u relslarni bir nechta kontaktli interfeyslar bo'ylab aniqlik bilan boshqariladigan{1}}elastik burilish orqali shpallarga mahkamlash uchun mo'ljallangan. 0,58–0,75% uglerodli 60Si2MnA, 51CrV4 va Ck75 (DIN 17222), jumladan, yuqori navli buloqli po'lat qotishmalaridan ishlab chiqarilgan bu qisqichlar-42-47 qattiqlikka erishadi va yog'ni 740-43 daraja haroratda so'ndiradi.
Texnik xususiyatlari:
| Parametr | Standart majburiyat | Premium daraja | Og'ir{0}}Avtomobil darajasi | Yuqori-Tezlik darajasi | Arktika darajasi |
|---|---|---|---|---|---|
| Material darajasi | 55Si7 | 60Si2MnA | 60Si2CrA | 60Si2CrVA | 51CrV4 |
| Temperatsiya harorati | 450 daraja ± 15 daraja | 440 daraja ± 12 daraja | 430 daraja ± 10 daraja | 420 daraja ± 10 daraja | 470 daraja ± 12 daraja |
| Temperleme vaqti | 60 daqiqa | 75 daqiqa | 90 daqiqa | 90 daqiqa | 60 daqiqa |
| Qattiqlikka erishildi | 41–44 HRC | 43–46 HRC | 45–48 HRC | 46–49 HRC | 40-43 HRC |
O'rnatish va texnik xizmat ko'rsatish istiqbollari:
- Uchta{0}nuqta kinematik joylashuvi:Klipsning uchta aloqa nuqtasi-ikkitasi rels oyog‘ida va biri taglik tagida-kinematik jihatdan aniqlangan tizimni yaratadi, u ortiqcha cheklovsiz relsni aniq joylashtiradigan-parazit kuchlanishlarni yaratmasdan issiqlik kengayishiga moslashadi.
- Gertsian kontakt bosimining taqsimlanishi:Har bir kontakt interfeysida elliptik bosim taqsimoti Hertz nazariyasiga ko'ra rivojlanadi, eng yuqori kontakt bosimi 300–500 MPa-temir yo'l po'latining 600 MPa chiqish chegarasidan past bo'lib, xizmat davomida elastik harakatni ta'minlaydi.
- Ishqalanish energiyasining tarqalishi:Tsiklik yuklanishda kontakt interfeyslaridagi mikro{0}}slip ishqalanish orqali kirish energiyasining 3–5% ni tarqatib yuboradi va millionlab tsikllar davomida oʻlchash mumkin boʻlgan eskirishga olib kelmasdan tizimning susaytirilishiga yordam beradi.
Xizmat va operatsion istiqbol
- Söndürme vositasini tanlash:Yog'ni 50-80 daraja / sekund sovutish tezligida so'ndirish suvni so'ndirish bilan solishtirganda buzilish va qoldiq stressni minimallashtirgan holda optimal qattiqlik (44-48 HRC) bilan nozik lata martensitini ishlab chiqaradi.
- Temperatsiya parametrlarini optimallashtirish:430–470 daraja haroratda 60–90 daqiqa davomida ishlov berish uglerod diffuziyasining mo‘rtlikni kamaytirishga imkon beradi va cho‘zilish kuchini saqlab qoladi, Hollomon{4}}Jaffe parametri (P=T({6}} log t)) ±3% bardoshlik doirasida yakuniy xususiyatlarni bashorat qilish uchun ishlatiladi.
- Don chegarasi muhandisligi:Vanadiy (0,05-0,15%) yoki niobiy (0,02-0,05%) bilan mikroqotishma austenitizatsiya paytida don chegaralarini mustahkamlaydigan nozik karbidlarni hosil qiladi va charchoqqa chidamliligini oshirish uchun ASTM donalari hajmi 9-11 ga etadi.
Gnee Professional yetkazib beruvchi
Issiq teglar: temir yo'l temir yo'l po'lat relslari e kliplari, Xitoy temir yo'l temir yo'l po'lat relslari elektron kliplar ishlab chiqaruvchilar, etkazib beruvchilar, zavod
