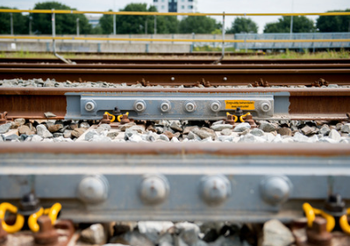

A temir yo'l baliq plitasirels uchlarining to'g'ri nisbiy holatida bo'lishini ta'minlaydigan qo'shma stabilizatsiya komponenti bo'lib, qo'shma temir yo'l tizimlarida yo'l geometriyasi va operatsion ishonchliligini saqlaydi.GNEE RAILGB engil va og'ir relslar, UIC50–UIC60, DIN536 kran relslari, QU kran relslari, JIS relslari, AS1085 qismlari, BS11 standartlari va AREMA/ASCE profillari uchun baliq plitalarini taklif qiladi.
Baliq plitalari qanday maqsadlarda ishlatiladi?
Baliq plitalari (yoki biriktiruvchi panjaralar) temir yo'llarda konstruktiv uzluksizlik, tekislash va barqarorlikni ta'minlash uchun relslarning uchlariga murvat bilan bog'langan metall panjaralardir. Ular vertikal va lateral yuklarni relslar o'rtasida o'tkazadi, temir yo'lni ajratishni oldini oladi va xavfsizlik va qulaylikni yaxshilash uchun tebranishlarni kamaytiradi.
Asosiy foydalanish va funktsiyalar:
- Birlashtiruvchi relslar:Ikki rels uchini murvat yordamida ishonchli tarzda birlashtiradi.
- Tenglikni saqlash:Temir yo'l yuzasi va o'lchagich yuzining to'g'ri tekislanishini (gorizontal va vertikal) ta'minlaydi.
- Yuk taqsimoti:Poezdlarning og'irligini bir relsdan ikkinchisiga o'tkazadi, bo'g'indagi stressni kamaytiradi.
- Strukturaviy yordam:Og'ir yuk ostida burilishni kamaytiradigan temir yo'l birikmasining qattiqligini ta'minlaydi.
- Xavfsizlik va texnik xizmat ko'rsatish:Muntazam relsli bo'g'inlarda, signalizatsiya uchun izolyatsiyalangan bo'g'inlarda va buzilgan relslarni favqulodda ta'mirlash uchun ishlatiladi.
- Ramkani mustahkamlash:Strukturaviy muhandislikda ular birlashtiruvchi qismlarni bir-biriga yopishgan holda metall ramkalardagi bo'g'inlarni mustahkamlash yoki ta'mirlash uchun ishlatiladi.
FishPlate o'lchami qanday?
Temir yo'l baliq plitalari (qo'shma panjaralar) odatda uzunligi 600 mm dan 1000 mm gacha, 4 yoki 6 murvat teshiklari bilan o'lchanadi va temir yo'lning balandligi va profiliga mos kelish uchun maxsus ishlab chiqilgan, masalan, ma'lum standartlar uchun 305 mm x 127 mm x 38 mm. Ular UIC60, 115RE va 132-136RE kabi temir yo'l turlariga moslashtirilgan 10 kg dan 25 kg gacha bo'lgan turli og'irliklarda mavjud.
Temir yo'l baliq plitasining o'lchamlari va turlari
- Uzunlik:Odatda 600-1000 mm atrofida, 1 metr uzunliklari maxsus ilovalar uchun ishlatiladi.
- Bolt teshiklari:Standart plitalar odatda 4 yoki 6 murvat teshigiga ega.
- Standartlar:Temir yo'l profiliga qarab farqlanadi (masalan, UIC50, UIC60, DIN536, AREMA).
- Og'irligi:Engil yuk-(S49 uchun taxminan. 9.7kg) dan og'ir-yuqorigacha (132-136RE uchun 26,6 kg gacha).
Umumiy o'lchamlarga misollar:
- T-061 standarti:305 mm x 127 mm x 38 mm.
- 115RE (6 teshik):36 dyuym.
- 132-136RE (4 teshik):24 dyuym.
- UIC60 (4 teshik):630 mm yoki 790 mm.
| Standart | Turi | Uzunlik / diametr | Og'irligi / Material | |
|---|---|---|---|---|
| AREMA 2007 | 115RE | 4 teshik - 24" | 17,04 kg | 45 # kimyoviy |
| 115RE | 6 teshik - 36" | 25,56 kg | tarkibi (%): | |
| 132-136RE | 4 teshik - 24" | 17,75 kg | C: 0.42-0.50 | |
| 132-136RE | 6 teshik - 36" | 26,63 kg | Mn: 0,50-0,80 | |
| UIC864 | UIC60 | 4 teshik-630/PH26 | 18,07 kg | Si: 0,17-0,37 |
| UIC60 | 4 teshik - 600/PH28 | 17,47 kg | Cr: 0,25 dan kam yoki unga teng | |
| UIC60 | 4 teshik-630/PH25 | 18,1 kg | P: 0,035 dan kam yoki unga teng | |
| UIC54 | 4 teshik | 14,34 kg | S: 0,035 dan kam yoki unga teng | |
| UIC54 | 6 teshik - 800 | 19,94 kg | ||
| BS 47-1 | BS75R | 4 teshik | 6,56 kg | |
| BS60A | 4 teshik | 5,61 kg | ||
| BS80A | 4 teshik | 6,5 kg | ||
| BS90A | 685.8/Φ26 | 13,23 kg | 50 # kimyoviy | |
| BS90A | 792.9/Φ26.2 | 15,34 kg | tarkibi (%): | |
| BS100A | 4 teshik | C: 0.62-0.70 | ||
| 90/91 LB | 4 teshik | 18,08 kg | Mn: 0,50-0,80 | |
| 90/91 LB | 6 teshik | 19,9 kg | Si: 0,17-0,37 | |
| AS | 50 kg | 4 teshik | 14,3 kg | Cr: 0,25 dan kam yoki unga teng |
| 50 kg | 6 teshik | 19,5 kg | P: 0,035 dan kam yoki unga teng | |
| S49 | 4 teshik | 9,71 kg | S: 0,035 dan kam yoki unga teng |
2008 yilda tashkil etilgan,GNEE RAILyuqori sifatga ixtisoslashgan yetakchi global ishlab chiqaruvchi va temir yoʻl komponentlarini yetkazib beruvchi-dirtemir yo'l baliq plitalarikuchli ishlab chiqarish quvvati va global xizmat ko'rsatish imkoniyatlariga ega (qo'shma novdalar / qo'shilish majmuasi).
Bizning relsli baliq plastinkalari portfelimiz keng qamrovli va xalqaro standartlarga mos keladi, jumladan, UIC, AREMA, BS, DIN va GB, yengil relsli (8kg-30kg), ogʻir relsli (38kg-75kg) va kran relsli (QU70-QU120) tizimlarini qamrab oladi. Biz mukammal mexanik ishlashni ta'minlaydigan aniq xususiyatlarga ega (4{18}}teshik/6 teshik, 24 dyuym/36 dyuym) izolyatsiyalangan bo'g'inlar, bo'rtib ketgan baliq plitalari va relsli bo'g'inlar kabi turli turlarni taklif qilamiz. SGS va BV. Bizning bir martalik xizmatimiz mijozlarning loyiha ehtiyojlariga moslashtirilgan sozlash, ishlab chiqarish, qadoqlash va sotishdan keyingi yordamni o'z ichiga oladi.
bu yerni bosingGNEE RAIL ning batafsil mahsulot katalogini olish uchun.
